  • 利用電壓可控制轉速和轉矩大小
  • 具有拘束運轉功能
  • 啟動時，產生較大轉矩
  • 於低速或靜止時，可保持穩定轉矩(可當煞車使用)
  • 連續使用電壓為60V，60V以上短時間額定，110V 5分鐘額定時間
  • 3W~40W
　

　

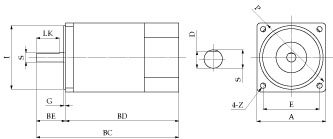

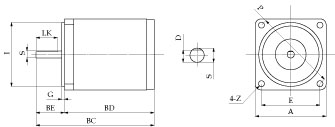

　 　 　 　 型號 A BC BD BE I G P Z E 軸端 重量(KG)
LK S(Round Shaft) D
　 　 　 　 2TK3A(GN)-AP 60 100 76 24 54 2.5 70 5 49.5 18 6 5.2 0.96
　 　 　 　 3TK6A(GN)-AP 70 112 80 32 64 2.5 82 6 58 25 6 5.2 1.32
　 　 　 　 4TK10A(GN)-AP 80 118 86 32 73 2.5 94 7 66.5 25 8 7 1.54
　 　 　 　 5TK20A(GN)-AP 90 144 106 38 83 3 104 7 73.6 30 10 9 2.72
90 163 125 38 83 3 104 7 73.6 30 10/12 9/11 2.72
　 　 　 　 5TK40A(GU)-AP 90 186 148 38 83 3 104 7 73.6 30 12 11 3.59

　

轉矩馬達的特性
  • 馬達的設計是異於一般馬達的拘束狀態或近似拘束狀態的低速運轉。如需壓住物品等之靜止扭力或通常處  於高速運轉而於工作結束時方成為拘束狀態下，此類情況較適用。
    連續使用之情況電壓為60V，60V以上電壓之使用場合為短時間額定，100V電壓時為5分鐘額定。
    使用於拘束運轉時，其出力扭力會變得非常大，請勿超越齒輪所容許的回轉扭力，另外，絕對不要  碰撞停止如強力碰撞停止其衝擊力將會有撞壞減速機齒輪之虞。
  • 適用於捲取作業
    持續性且一定速度的物品，以一定張力捲取，捲取軸輪外徑變成2倍時，回轉扭力需為2倍，速度減半。

　

轉矩馬達的種類
  • 內藏型轉矩馬達(含調節器)
    端子箱中內藏電壓調節器，可依附屬的速度設定器簡單地控制馬達速度，無需將電壓調節器架設於外部，  安裝簡便。
  • 轉矩馬達(不含調節器)
    調整速度扭力時，必須於外部架設電壓調整器。

　

　 馬達型號 額定時間 最大出力 電壓 頻率 額定轉速 啟動轉矩 額定轉矩 額定電流 電容量
　 2TK3A(GN)-AP 5分/連續 3/1 110/60 50 750 0.7/0.25 0.39/0.13 0.55/0.3 7
3.5/1.2 110/60 60 900 0.7/0.25 0.38/0.13 0.55/0.3 7
　 3TK6A(GN)-AP 5分/連續 6/2.5 110/60 50 750 1.4/0.55 0.78/0.32 0.83/0.45 10
7.5/2.7 110/60 60 900 1.4/0.45 0.82/0.29 0.77/0.45 8
　 4TK10A(GN)-AP 5分/連續 10/3.5 110/60 50 750 2.2/0.75 1.30/0.46 0.99/0.5 12
12/3.5 110/60 60 900 2.1/0.7 1.30/0.38 0.94/0.50 8
　 5TK20A(GN)-AP 5分/連續 20/6 110/60 50 750 3.5/1.1 2.6/0.78 1.21/0.7 15
20/6 110/60 60 900 3.0/1.0 2.2/0.65 1.11/0.7 12
　 5TK40A(GX)-AFP 5分/連續 40/14 110/60 50 750 7.6/3.2 5.2/1.85 2.75/1.6 40
40/14 110/60 60 900 6.3/2.3 4.4/1.55 2.64/1.5 25
　 2TK3A(GN)-CP 5分/連續 3/1 220/110 50 750 0.7/0.25 0.39/0.13 0.55/0.3 1.5
3.5/1.2 220/110 60 900 0.7/0.25 0.38/0.13 0.55/0.3 1.5
　 3TK6A(GN)-CP 5分/連續 6/2.5 220/110 50 750 1.4/0.55 0.78/0.32 0.83/0.45 2
7.5/2.7 220/110 60 900 1.4/0.45 0.82/0.29 0.77/0.45 2
　 4TK10A(GN)-CP 5分/連續 10/3.5 220/110 50 750 2.2/0.75 1.30/0.46 0.99/0.5 2
12/3.5 220/110 60 900 2.1/0.7 1.30/0.38 0.94/0.50 2
　 5TK20A(GN)-CP 5分/連續 20/6 220/110 50 750 3.5/1.1 2.6/0.78 1.21/0.7 3
20/6 220/110 60 900 3.0/1.0 2.2/0.65 1.11/0.7 3
　 5TK40A(GN)-CFP 5分/連續 40/14 220/110 50 750 7.6/3.2 5.2/1.85 2.75/1.6 6
40/14 220/110 60 900 6.3/2.3 4.4/1.55 2.64/1.5 6

　

注意事項
馬力後加 R 表示附電壓調節器的轉矩馬達。
  • 電壓：110/60 -> 入力電壓固定為110V；使用VR調節110V時，5分鐘額定；調節60V以下時，可連續使用。
  • 電壓：220/110 -> 入力電壓固定為220V；使用VR調節220V時，5分鐘額定；調節110V以下時，可連續使用。
